Calculer des zones tampon / buffers autour d’une entité avec Cartes & Données

Calculer des zones tampon (ou buffers) autour de lignes ou de polygones.

Le module « zones d’accès » de Cartes & Données et d’Articque Platform permettait de calculer et de dessiner des zones à vol d’oiseau selon une distance routière ou selon un temps de conduite autour de points. Depuis la version 7.0.6953, vous pouvez également calculer des zones tampon, ou buffers, autour d’autres entités géométriques, comme des lignes ou des polygones (des routes, des cours d’eau, des communes…).

Aperçu des zones tampon

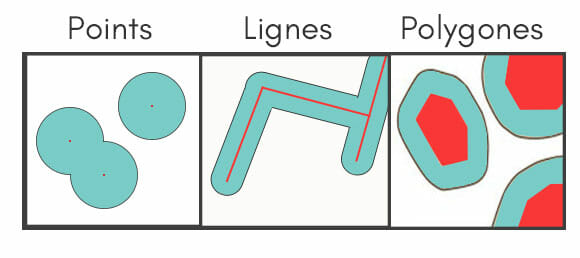

Une zone tampon est une surface représentant une distance autour d’une entité. Elle peut être calculée autour d’un point (une adresse précise ou un centroide), d’une ligne (le tracé d’une route par exemple), ou d’un polygone (un bâtiment, une commune, un département…).

Quelques exemples d’utilisation

Les zones tampon ou les buffers sont utilisés dans plusieurs domaines et répondent à de nombreux usages :

  • Environnement : déterminer un espace de protection secondaire autour des zones protégées pour assurer un niveau de protection et de préservation supérieur,
  • Prévention et santé publique : représenter des zones de nuisance sonore autour des principaux axes routiers, zones industrielles, aéroports…
  • Agriculture : délimiter un espace entre un champ cultivé et un cours d’eau pour intercepter les flux contaminants et protéger le réseau hydrographique,
  • Tourisme : localiser des points d’intérêt (restaurants, hôtels, services…) autour d’une route ou d’un circuit touristique pour promouvoir les acteurs locaux,
  • Assurances : identifier les zones d’impact d’un phénomène climatique pour anticiper une hausse des demandes d’indemnisation sur un territoire,
  • Etc.
Exemple de zone tampon pour le département de la Dordogne

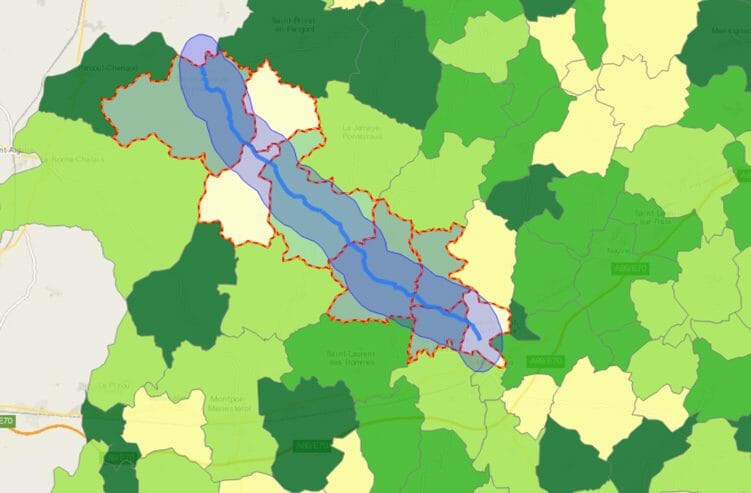

Dans cette carte réalisée avec Cartes & Données, nous avons représenté une zone tampon d’un rayon de 2 kilomètres autour d’une « ligne », ici, la route Départementale 38 (dans la Dordogne). Cette carte peut être utile pour comptabiliser les habitants de cette zone ou localiser les points d’intérêt aux alentours de cette route.

Exemple de buffer et de zone tampon dans Cartes & Données

Autre exemple, cette fois-ci nous avons représenté une zone tampon autour d’un polygone : un cours d’eau (le Loing). Le buffer dessine une zone à 30 mètres autour d’un événement de crue et localise ainsi tous les bâtiments situés dans une zone à risque d’inondation (en rouge sur la carte).

Comment créer des zones tampon / buffers dans Cartes & Données

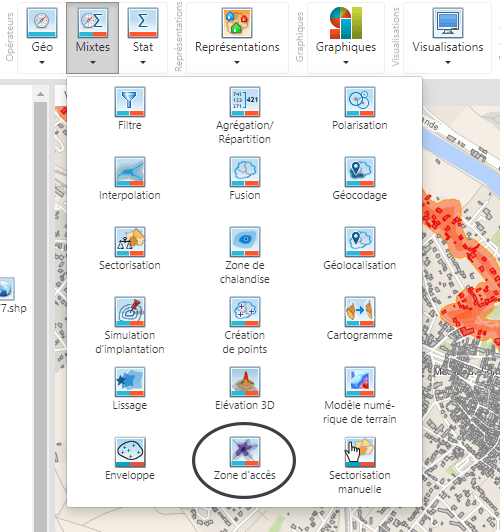

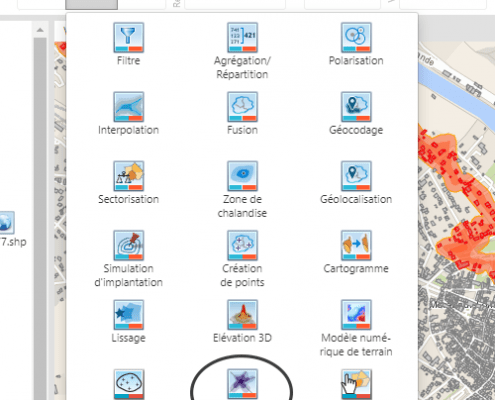

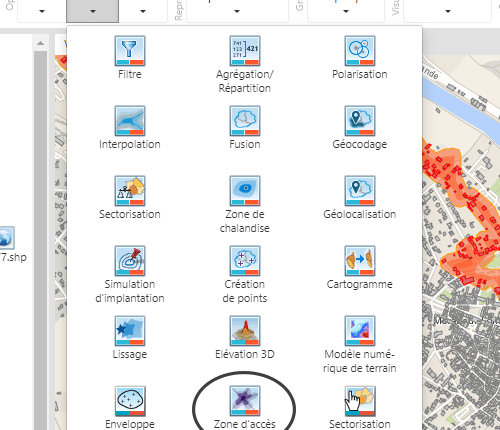

Tout d’abord, ajoutez le module « Zone d’accès » à votre organigramme.

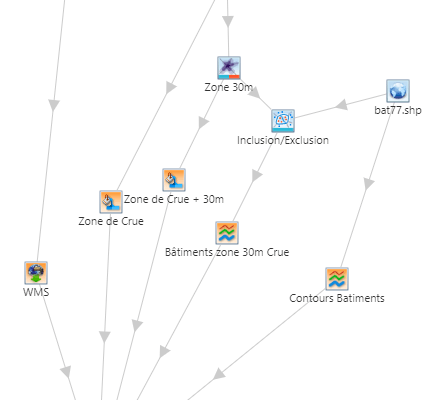

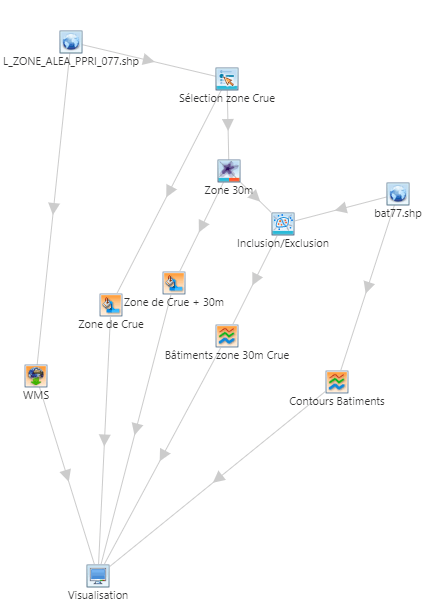

Vous pouvez vous inspirer du modèle ci-dessous pour bâtir votre organigramme.

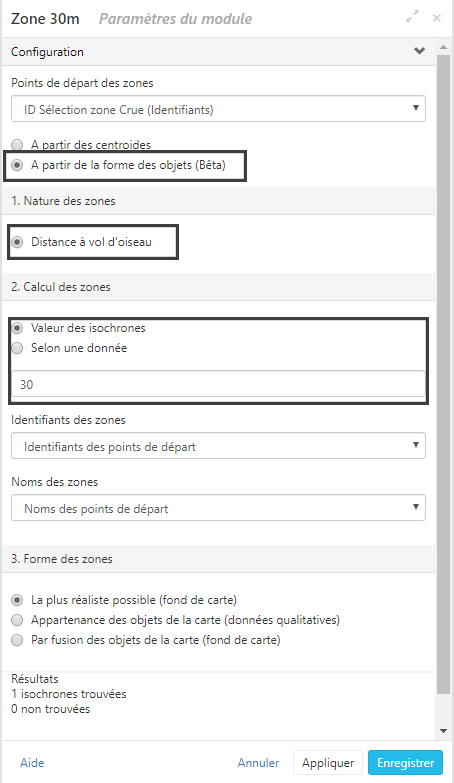

Ouvrez le module et sélectionnez « A partir de la forme des objets ».

Lorsque cette option sera activée :

  • Elle limitera le choix des calculs de distances des zones à la méthode « vol d’oiseau ».
  • Elle se basera sur la forme géométrique des objets pour calculer et dessiner des zones autour de celles-ci, et non uniquement sur leur centroide.

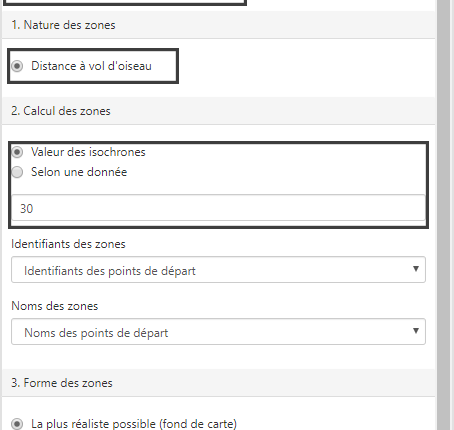

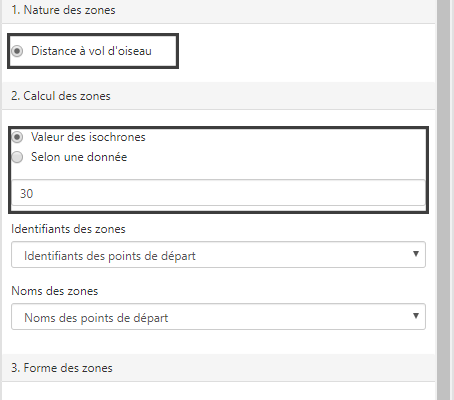

Après avoir activé cette option dans le module, saisissez une valeur de distance (en mètres) pour définir le calcul des zones tampon.

Ces nouvelles zones-tampons pourront être utilisées en combinaison avec les autres modules de l’organigramme de Cartes & Données, pour, par exemple, sélectionner des communes ou des points d’intérêt/lieux/services localisés à l’intérieur de ces zones
