Créer des ombrages

Article 259 sur 613

Il est possible de créer facilement des ombrages derrière différentes représentations de Cartes & Données 6 : Symboles et Contours

Ceci peut être simplement réalisé en dupliquant la représentation concernée.

Exemple 1 : les Symboles

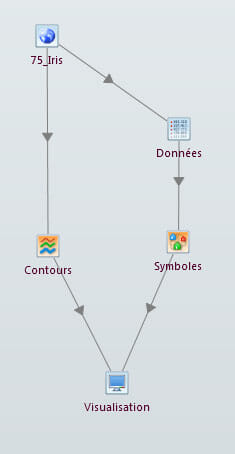

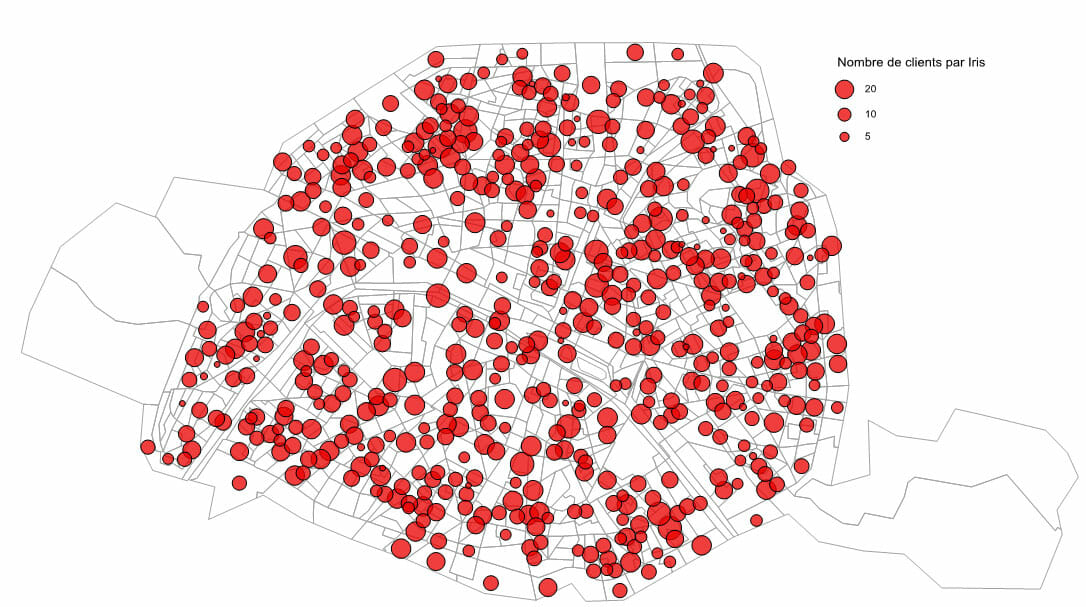

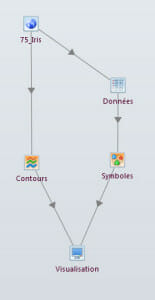

L’organigramme ci-dessous nous permet de représenter un nombre de clients par Iris à l’aide de symboles de taille proportionnelle à la donnée :

astuce-20120125-c&d6-creer-des-ombrages-1-organigrammeastuce-20120125-c&d6-creer-des-ombrages-2-carte

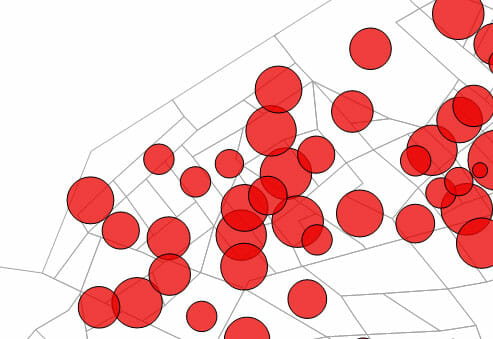

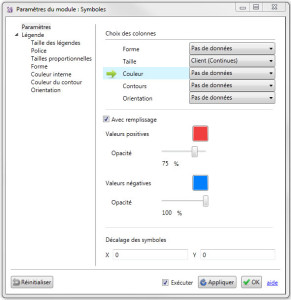

Les paramètres du module Symboles nous permettent de spécifier une couleur de fond, de contour, un pourcentage d’opacité. Ci-dessous la réduction de l’opacité de la couleur de remplissage à 75 % nous permet d’afficher au mieux nos cercles en jouant sur leur transparence. Ceci reste toutefois facultatif.

astuce-20120125-c&d6-creer-des-ombrages-3-parametre-symboles astuce-20120125-c&d6-creer-des-ombrages-4-symboles

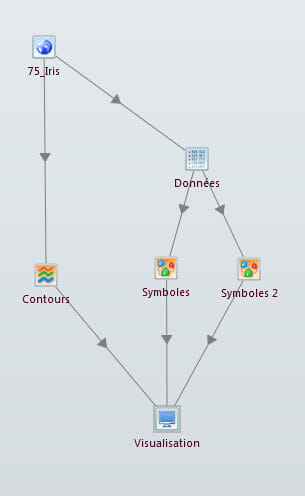

Ce module Symboles peut toutefois être dupliqué afin de créer un ombrage :

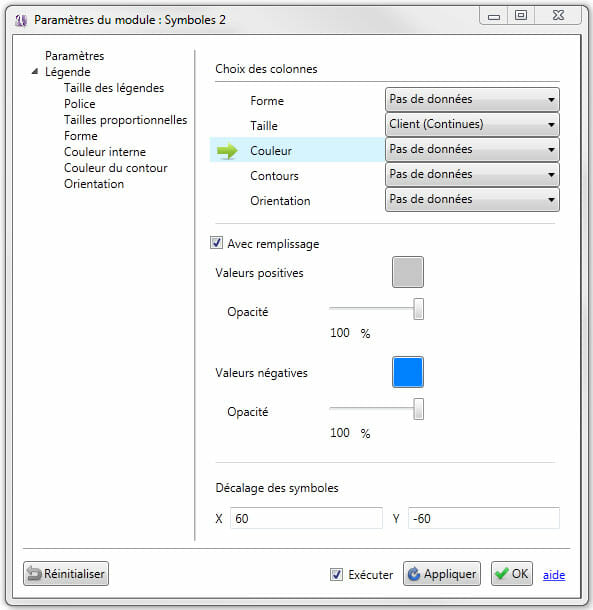

astuce-20120125-c&d6-creer-des-ombrages-5-organigramme astuce-20120125-c&d6-creer-des-ombrages-6-parametre-symbole

Ce module sera l’exacte réplique du premier à l’exception de :

  • la couleur de remplissage, désormais grise
  • du paramétrage du décalage des symboles. Dans la fenêtre ci-dessus, notre espace de travail étant en mètres nous introduisons un décalage de 60 mètres vers la droite et de 60 mètres vers le bas
  • la désactivation du contour de symboles

La dernière étape de cet ombrage consistera à placer la couche « Symboles 2″ sous la couche « Symboles » dans la gestion des couches.

Résultat avec opacité
du module Symboles à 75%

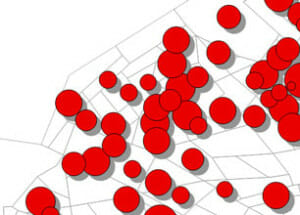

Résultat avec opacité
du module Symboles à 100%
astuce-20120125-c&d6-creer-des-ombrages-7-symbole-1 astuce-20120125-c&d6-creer-des-ombrages-8-symbole-2

Exemple 2 : les Contours

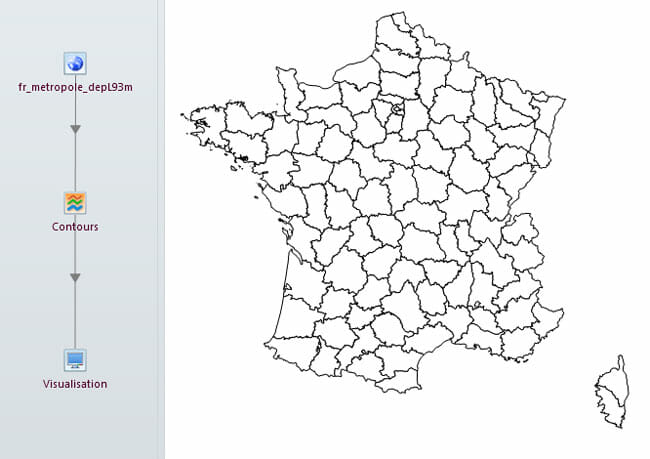

Le même principe peut être utilisé avec la représentation Contours. Dans l’exemple ci-dessous nous faisons apparaitre les contours de la France métropolitaine par départements :

astuce-20120125-c&d6-creer-des-ombrages-9-france

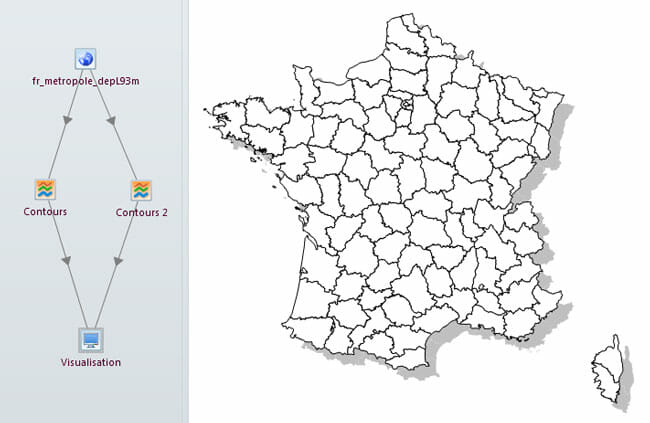

En dupliquant le module Contours nous pouvons créer un ombrage :

astuce-20120125-c&d6-creer-des-ombrages-10-france-ombre

A noter :

  • le premier module Contours devra être rempli de blanc (sauf si un remplissage de couleur est prévu ultérieurement afin d’illustrer une donnée)

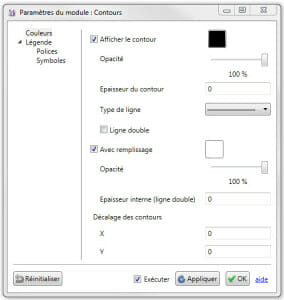

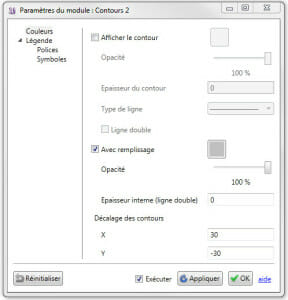

  • le deuxième module Contours devra n’afficher aucun contour, être rempli de gris et décalé horizontalement et verticalement (ci-dessous l’espace de travail étant exprimé en kilomètre la carte est décalée de 30 km vers l’est et 30 km vers le sud)
astuce-20120125-c&d6-creer-des-ombrages-11-parametre-contour-1 astuce-20120125-c&d6-creer-des-ombrages-12-parametre-contour-2

La dernière étape de cet ombrage consistera à placer la couche « Contours 2″ sous la couche « Contours » dans la gestion des couches.

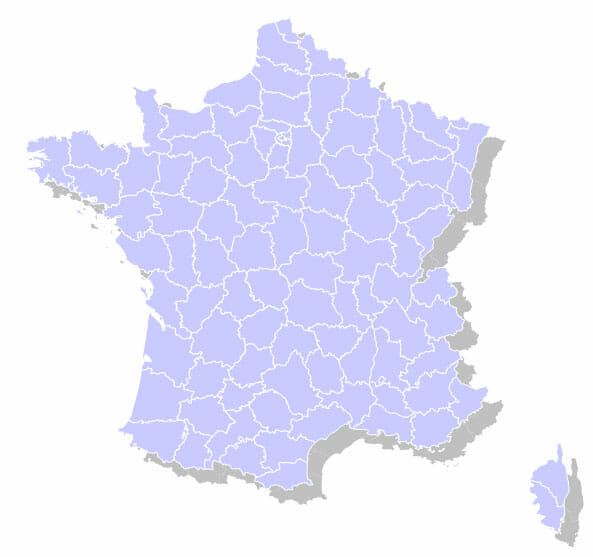

Variante en couleur :

astuce-20120125-c&d6-creer-des-ombrages-13-france-contours-couleur
