Insérer un cercle de rayon défini

Article 342 sur 602

Dans les astuces 2009 nous avons abordé comment illustrer une sélection de communes en fonction d’un rayon. Nous souhaitons cette fois insérer un cercle de rayon défini sur le fond de carte.

C’est le module représentation Symboles Qual. qui nous permet de réaliser cette action :  rep-symboles-qualitatifs

Dans l’exemple ci-dessous nous souhaitons représenter le rayon d’action de l’Airbus A380. Nous insérons pour cela 2 fonds de carte issus du Carticque Monde : le monde par pays et le monde par villes.

astuce-20100906-cercle-de-rayon-defini-2

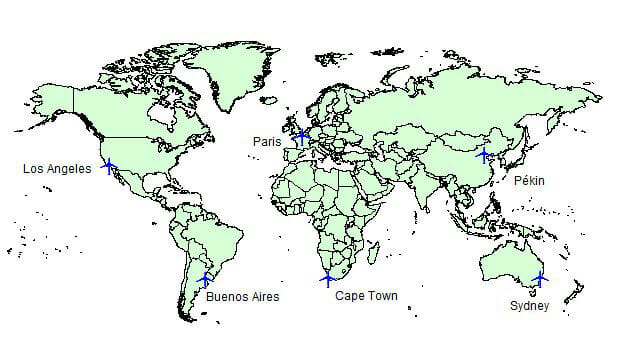

Nous recourons alors au module Sélection de pôles pour choisir 6 villes réparties dans le monde. Ces villes seront représentées à l’aide des modules Symboles Qual. (insertion d’une icône en forme d’avion) et Valeurs (pour afficher le nom de la ville).

astuce-20100906-cercle-de-rayon-defini-2b astuce-20100906-cercle-de-rayon-defini-3
Nota : un second module Sélection de pôles sera ajouté afin de ne pas faire apparaitre l’Antarctique.

Il ne reste alors plus qu’à insérer un nouveau module Symboles Qual. et le paramétrer de la façon suivante :

astuce-20100906-cercle-de-rayon-defini-4

  • Forme du symbole : cercle
  • Taille du symbole : décocher la taille automatique et spécifier le diamètre souhaité. Dans notre cas nous saisissons 30400 puisque le rayon d’action de l’Airbus A380 est de 15200 km. Il est à noter que l’unité utilisée est celle du fond de carte (en km dans la plupart des Carticques)

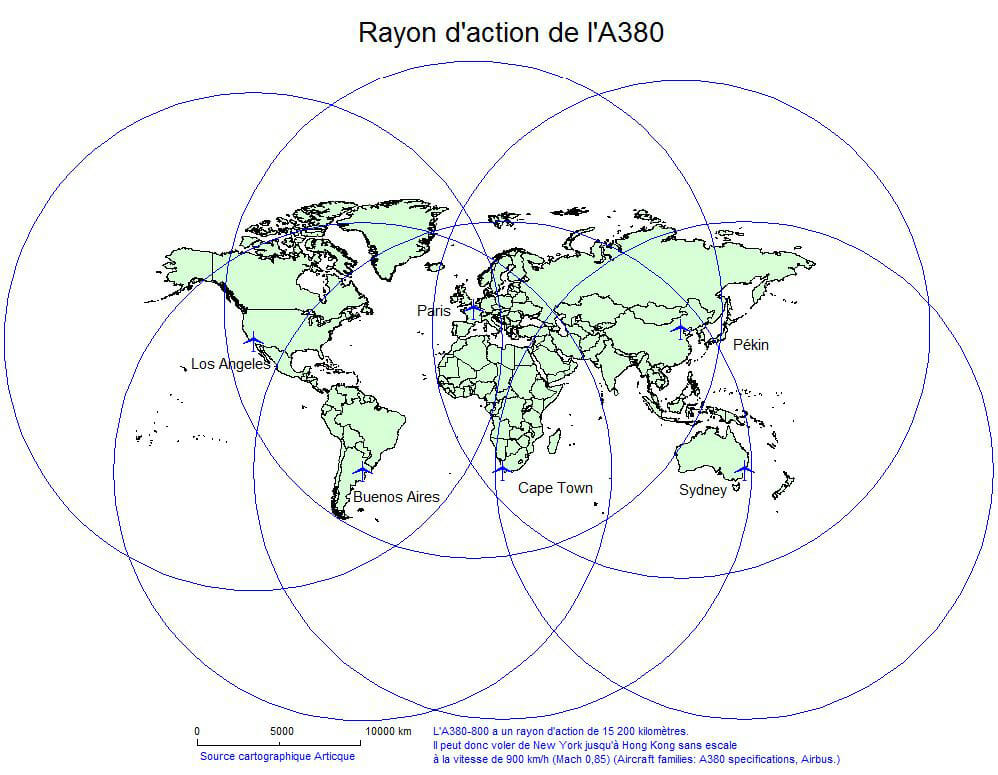

  • Couleurs : décocher « avec remplissage » de façon à afficher un cercle vide mais dont on pourra sélectionner la couleur grâce à la case « Avec contour » :
astuce-20100906-cercle-de-rayon-defini-5astuce-20100906-cercle-de-rayon-defini-6
