Illustrer des flux entre communes et départements : les matrices

Article 366 sur 609

astuce-20100507-illustrer-des-flux-4_V150

Pour utiliser la représentation « Flux » il est nécessaire de s’appuyer sur une matrice de données.Dans certains cas, cette matrice présente des échanges entre des niveaux géographiques d’échelles différentes, par exemple entre des communes et des départements.

Dans la matrice ci-dessous on peut observer des échanges entre communes d’une part (identifiées par leur code Insee) et un échange entre une commune et un département d’autre part (en dernière ligne, de Dignes les Bains vers les Bouches du Rhône).

Identifiants(départ > arrivée) Valeurs
04070>04023 5
04070>04192 15
04070>04107 5
04070>04219 15
04070>13 5

Pour insérer cette matrice dans Cartes & Données il faudrait disposer d’un fond de carte mêlant les 2 types d’identifiant : codes communes et codes départementaux. Si de tels fonds de carte n’existent pas par défaut, ils peuvent cependant être conçus très simplement dans Cartes & Données à l’aide du module opérateur « Union ».

Il suffit pour cela de relier le fond de carte communal et le fond de carte départemental au module « Union » qui constituera dès lors un nouveau fond rassemblant toutes les entités géographiques.

astuce-20100507-illustrer-des-flux-1

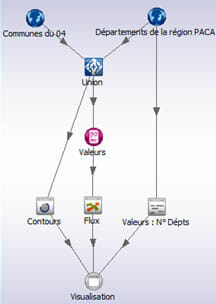

Puisque ce module « Union » est un fond de carte, il est alors possible de lui adjoindre un module « Données » pour insérer notre matrice.

astuce-20100507-illustrer-des-flux-2

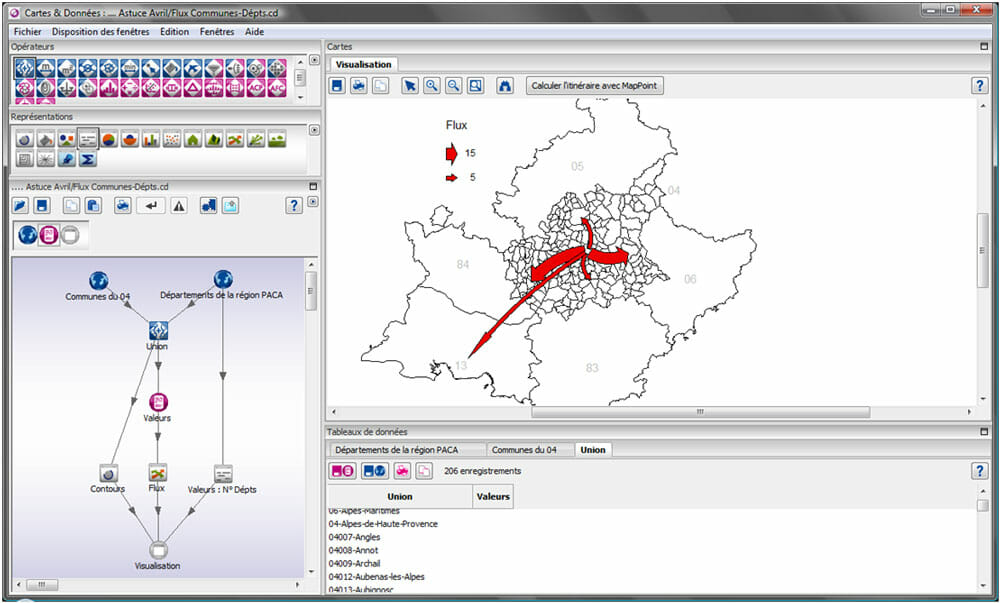

astuce-20100507-illustrer-des-flux-3

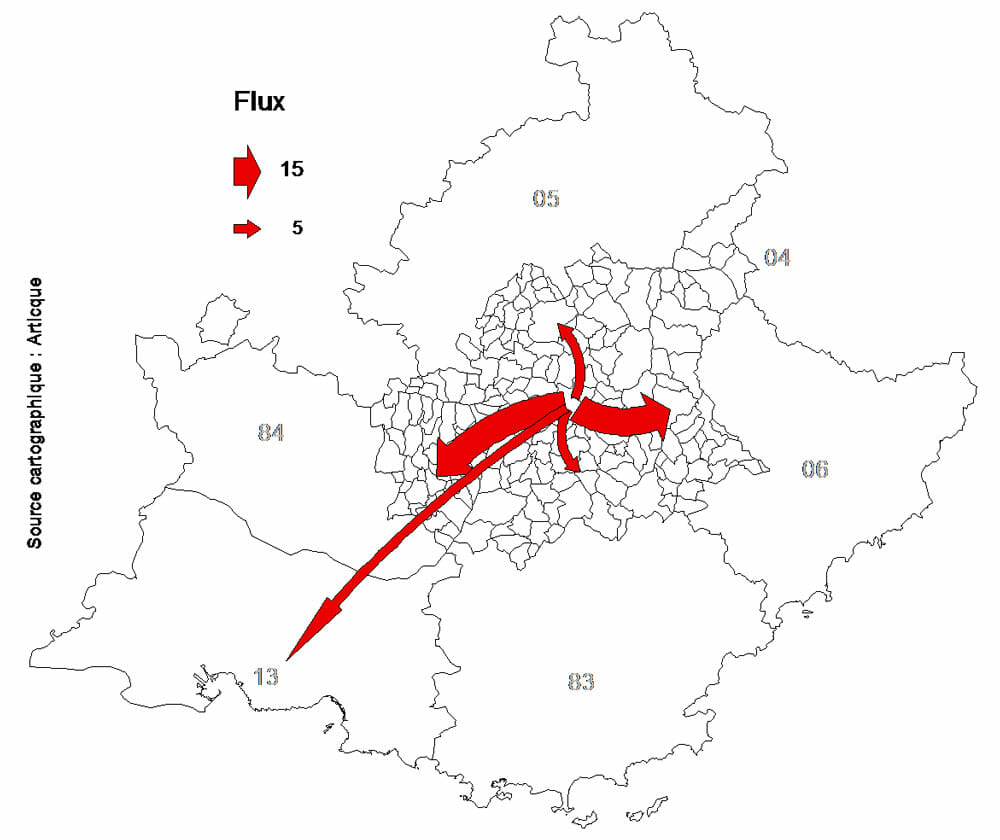

astuce-20100507-illustrer-des-flux-4
